Connecter un Système d'Identification Automatique (AIS) à une tablette

Dernière mise à jour : Février 2019

Connecter un AIS à une tablette type iPad permet de disposer d'une fonction anticollision très sécurisante, surtout que la portabilité de la tablette facilite la veille en tout point du bateau.

Transpondeur AIS XB8000 avec wifi intégré


Qu'est-ce que l'AIS ?

L'Automatic Identification System est un moyen de communication entre bateaux utilisant le canal VHF et permettant d'échanger des informations importantes pour éviter les collisions. Obligatoire sur les grands bateaux de commerce, il s'étend de plus en plus à la plaisance à la faveur des réductions de coûts des équipements.

L'AIS permet de recevoir de la part des navires environnants :

- leur nom et caractéristiques (dimensions, manoeuvrabilité, ...)

- leur course (cap et vitesse fond).

Les informations sont présentées de façon graphique, chaque navire apparaissant avec un logo, une étiquette de nom, et sa course - un peu comme ce qu'on connaît dans le contrôle aérien !

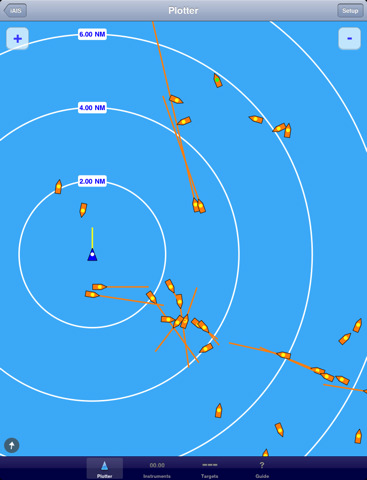

iAIS


Ces informations permettent de calculer les risques de collision et de programmer des alarmes à partir de deux paramètres :

- CPA : Closest Point of Approach =  distance de croisement la plus proche entre les deux navires

- TCPA : Time to Closest Point of Approach = temps restant avant d'atteindre la position du plus proche croisement

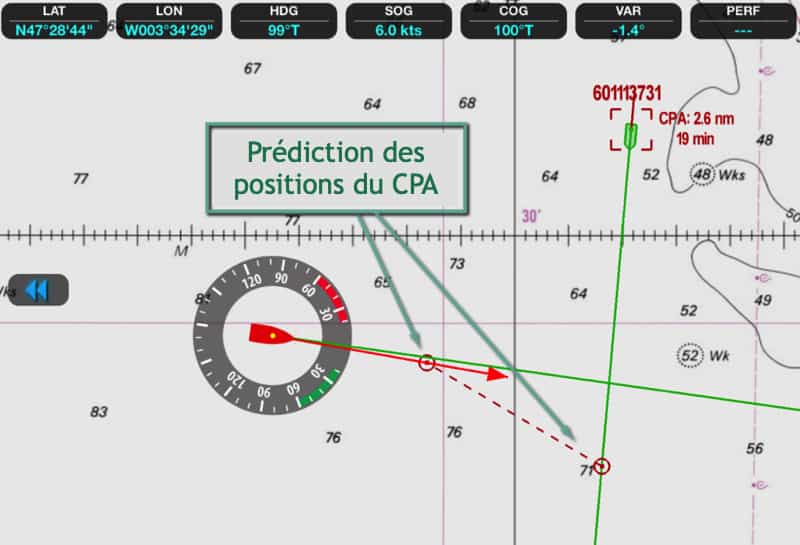

Explication du CPA / TCPA

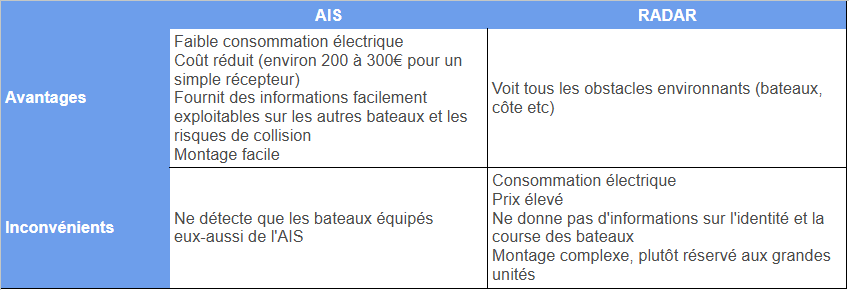

Comparaison AIS / Radar

Bien que présentant une finalité équivalente i.e. repérer les obstacles alentour, l'AIS ne doit pas être confondu avec un radar. Chacun de ces équipements présente ses propres avantages et inconvénients, l'idéal étant bien sûr de combiner les deux !

  AIS RADAR
Avantages
  • Faible consommation électrique
  • Coût réduit (environ 200 à 300€ pour un simple récepteur)
  • Fournit des informations facilement exploitables sur les autres bateaux et les risques de collision
  • Montage facile
  • Voit tous les obstacles environnants (bateaux, côte etc)
Inconvénients
  • Ne détecte que les bateaux équipés eux-aussi de l'AIS
  • Consommation électrique
  • Prix élevé
  • Ne donne pas d'informations sur l'identité et la course des bateaux
  • Montage complexe, plutôt réservé aux grandes unités

Pour les petites unités à la recherche d'une solution de détection à moindre coût, l'AIS offre une alternative très intéressante au radar, et rendra de grands services pour la navigation maritime dans des zones de fort trafic ou pour le passage de rails par exemple !


Récepteur ou transpondeur ?

Un récepteur AIS est déjà sécurisant car il vous permet de voir le traffic alentour, mais attention, vous ne serez pas détecté par les autres navires. Il faut pour cela opter pour un transpondeur  qui émet votre position. S'équiper d'un transpondeur permet d'accroître sa propre sécurité (plus de chance d'être vu) et participe à "l'écosystème" global de l'AIS (qui n'aurait aucun intérêt s'il n'y avait que des récepteurs et aucun émetteur !)

Historiquement les prix étaient très élevés, mais on commence à voir arriver sur le marché des transpondeurs AIS équipés de wifi abordables. Une autre solution consiste à brancher un transpondeur AIS filaire sur un multiplexeur Wifi comme le Miniplex-3wi (voir ci-dessous).

Connecter un AIS à la tablette

Il existe de nombreux récepteurs ou transpondeurs AIS sur le marché, qui fournissent en général leurs données au format NMEA 0183 ou 2000.

Pour recevoir ces données sur iPad ou Android, il faut préalablement les convertir en WiFi.

-> Si vous avez déjà un AIS dans votre bateau (autonome ou intégré à votre VHF), vous pouvez utiliser un convertisseur NMEA->WiFi tel que le Miniplex-3wi.

-> Si vous n'avez pas encore d'AIS, vous pouvez opter pour un appareil intégrant déjà le wifi, comme l'iAIS de Digital Yacht (simple récepteur) ou le XB-8000 de Vesper Marine (émetteur - récepteur) très simple à installer, et intégrant un GPS et une connectivité NMEA0183/2000 pour les autres instruments. Plus récemment est apparu le Nomad, un transpondeur wifi ultra simple à installer à partir d'une simple prise USB !

 AIS avec iPad et iNavx

Visualiser l'AIS

Une fois le signal AIS reçu sur la tablette, reste à le visualiser ! Pour cela on aura le choix entre un affichage de type "radar" ou affichage sur la carte marine.

Parmi les applis "radar", l'appli gratuite iAIS est intéressante car elle permet désormais de superposer les informations AIS sur un fond de carte Navionics (attention, cela n'en fait pas pour autant une véritable appli de navigation)

Pour une véritable intégration avec une appli de navigation, avec notamment la gestion des alarmes de collision, il existe de plus en plus d'applications performantes, notamment Weather4D Routage et Navigation, Sailgrib WR, iNavX, SeaIQ et iSailor.

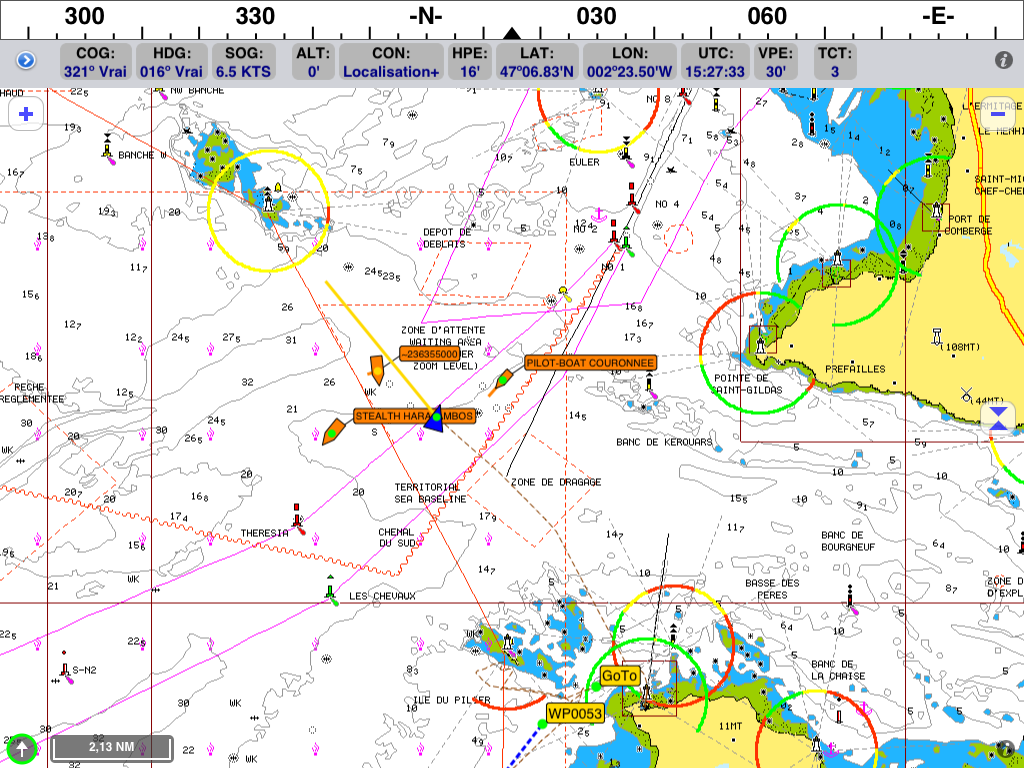

AIS sur iNavX

Cibles AIS visualisées dans iNavX
