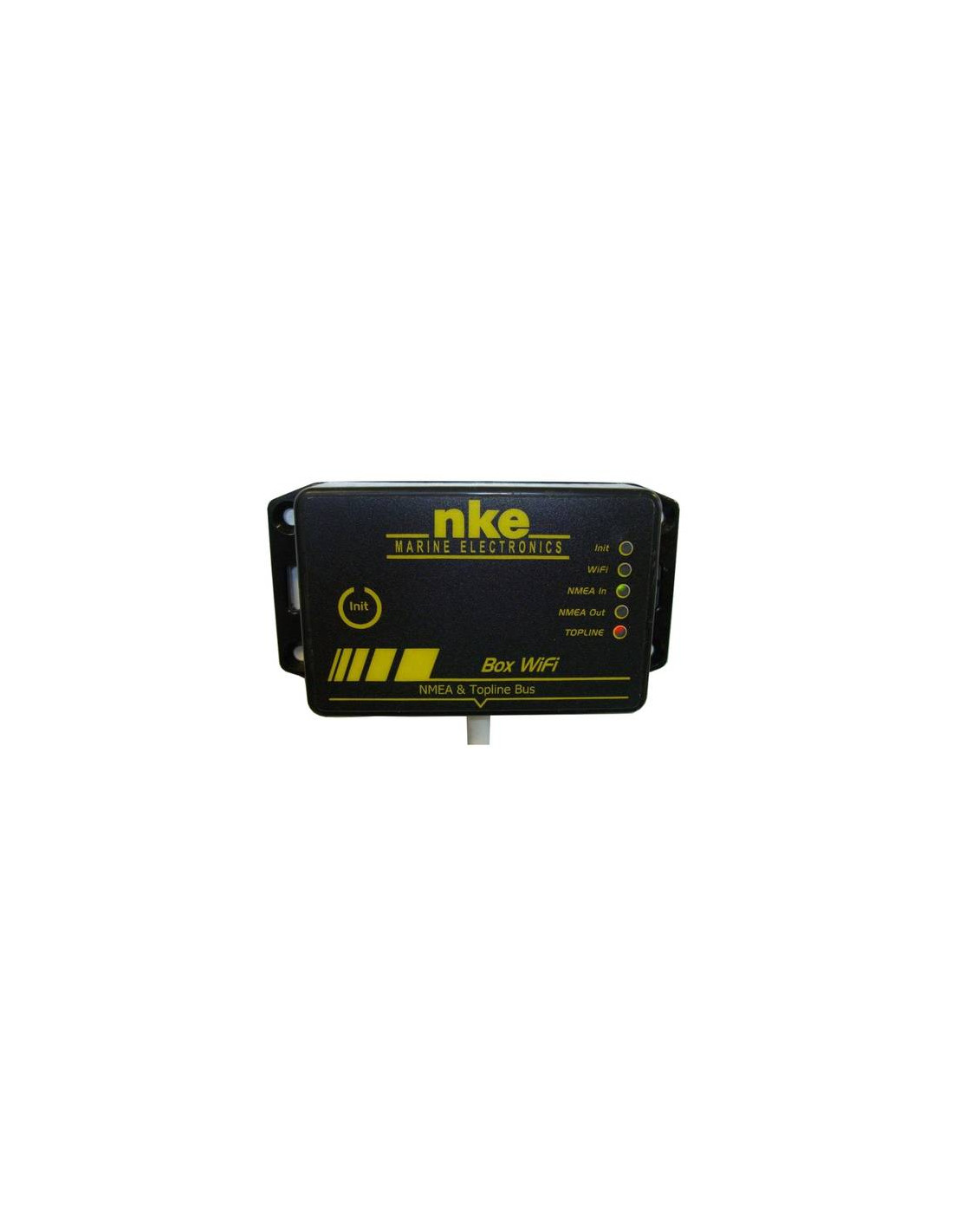

Box Wifi NKE

Nous proposons une aide à distance pour le câblage et l'installation de ce produit !

La Box Wifi NKE permet d'envoyer les données d'instrumentation NKE (bus Topline) vers une tablette ou un smartphone en wifi. De plus elle permet d'ajouter une entrée d'instrument NMEA tel qu'un AIS par exemple.

Les données Topline reçues en entrée sont transformées au format NMEA et envoyées sur la sortie Wifi. Les éventuelles données NMEA reçues en parallèle en entrée sont combinées avec le flux Topline. Les données sont aussi disponibles en sortie filaire (RS422 ou 232) pour être injectées dans une architecture NMEA standard.

La Box Wifi est bidirectionnelle, c'est à dire qu'elle peut aussi recevoir des données en wifi et les renvoyer vers le Topline. La principale application est la prise en charge du pilote NKE en mode GPS. Ce mode permet d'envoyer les coordonnées du prochain waypoint dans le gyropilot NKE à partir d'une application comme iNavX sur iPad/iPhone.

Le raccordement est très simple : la Box NKE est fournie avec un câble avec 5 conducteurs  à raccorder comme suit (voir notice téléchargeable en bas de cette page).

Côté applicatif, la Box Wifi fonctionne avec deux applications gratuites fournies par NKE :

- NKE Display qui est un répétiteur d'affichage des données NKE sur un smartphone ou une tablette, utile pour la veille par exemple. Elle dispose de 8 pages prédéfinies et différents thèmes.

- NKE Display Pro permet quant à elle d'interagir avec l'instrumentation pour changer à distance les données des afficheurs NKE en pied de mat, et pour la commande du pilote. Elle permet aussi d'effectuer un diagnostic des instruments présents sur le Topline.

- Dimensions 110x56.4x26mm

- Alimentation : 8-20 VDC / 50 mA

- Entrée NMEA configurable de 4800 à 38400 bauds. Préconfiguré pour l'AIS

- Sortie NMEA filaire : 38400 bauds

- Sortie Wifi en protocoles TCP et UDP

- Étanchéité IP54 (Pour en savoir plus : Indices de protection IP)

Manuel d'utilisation en français
